電磁閥的符號有什么含義嗎？相信有不少人不懂，那么，今天，小編就將電磁閥符號的含義詳解一下，每一個符號鎖代表的意思是什么，希望可以幫助各位菜鳥，快速掌握關于電磁閥的知識，下面馬上來看看吧。

電磁閥符號詳解，各個符號鎖代表的意思

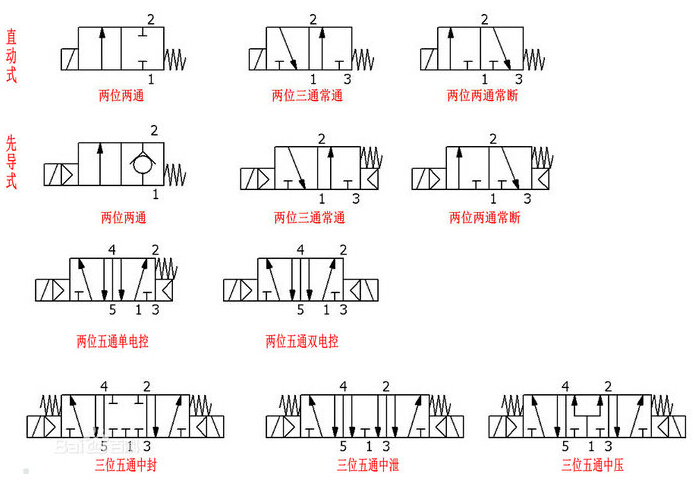

對于，是指對電磁閥功能進行描述的示意圖，通常應用于氣動系統設計及產品標識上，以供氣動系統設計人員及電磁閥使用者了解產品功能。在設計過程中，常常需要看氣路圖。各種電磁閥化身為各自相應的氣動符號出現在圖紙上，這種表示方式，就是電磁閥符號。

我們先了解怎么區分電磁閥的驅動部分：電磁閥符號由方框、箭頭、“T”和字符構成。電磁閥圖形符號的含義一般如下：

1、用方框表示閥的工作位置，每個方框表示電磁閥的一種工作位置，即“位”，有幾個方框就表示幾“位”，如二位電磁閥表示有兩種工作位置。

2、方框外部連接的接口數有幾個，就表示幾“通”;（一個方框內存在幾個字母或者幾個口，就是“幾通”）；

3、方框內符號“┻”或“┳”表示該通路不通;

4、方框內的箭頭表示油路處于接通狀態，但箭頭方向不一定表示液流的實際方向;

5、一般，閥與系統供氣路連接的進氣口用字母p表示; 閥與系統回氣路連通的回油/回氣口用R（有時用S）表示; 而閥與出氣口用a、b等表示。 （換向閥都有兩個或兩個以上的工作位置，其中一個為常態位，即閥芯未受到操縱力時所處的位置。一般應連接在換向閥的常態位上。）
